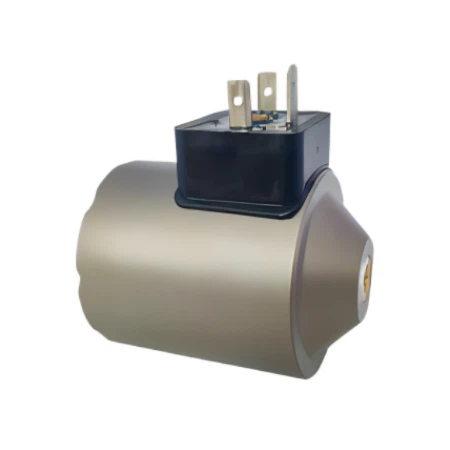

Pneumatisches Magnetventil für Ventil

Präzise Kontrolle
Pneumatische Magnetventile für Ventile werden aufgrund ihrer Präzision und schnellen Reaktionsfähigkeit bevorzugt. Diese Eigenschaft ist entscheidend beim Umgang mit Luft, einem kompressiblen Fluid, das seine physikalischen Eigenschaften in kurzer Zeit ändert. Pneumatische Magnetventile können auf Prozessänderungen reagieren, die Ventilpositionen entsprechend anpassen und nahtlose Übergänge in Richtung und Durchflussraten der Druckluft ermöglichen.

Schnelle Reaktionsfähigkeit
Pneumatikmagnete für Ventile ermöglichen eine schnelle und zuverlässige Regelung und Steuerung von Druckluft und Gasen. Durch die Verwendung elektromagnetischer Kräfte zur Aktivierung dieser Ventile können sie ihren Zustand (von offen nach geschlossen oder umgekehrt) sofort ändern. Die schnelle Reaktionsfähigkeit ist auf die kompakte und leichte Bauweise der Ventile zurückzuführen.

Ein weiterer Aspekt, der zur schnelleren Reaktionsfähigkeit pneumatischer Magnetspulen für Ventile beiträgt, ist die minimale Reibung und die ausgereiften Komponentenabstände zwischen beweglichen Ventilkomponenten. Ein geringerer Reibungswiderstand bedeutet eine bessere Ventileffizienz und ermöglicht eine bessere und schnellere Reaktion auf Steuersignale.

Haltbarkeit und Zuverlässigkeit
Ein pneumatisches Magnetventil für Ventile kann einen zuverlässigen, langfristigen Druckluftbetrieb gewährleisten. Für diese Ventile werden hochwertige Fertigungsmaterialien verwendet, um aggressiven Industrieumgebungen standzuhalten, ohne ihre technischen Fähigkeiten einzubüßen. Die Art des Konstruktionsmaterials hängt stark vom Anwendungsbereich des Ventils ab. Jedes Material wird so ausgewählt, dass es eine ausreichende Korrosionsbeständigkeit durch Druckluft, Betriebsumgebungen und andere Flüssigkeiten bietet, die mit den Ventilen in Kontakt kommen können.

Pneumatische Magnetventile für Ventile sind so konzipiert, dass sie den Branchenstandards entsprechen, einschließlich der präzisen Auswahl der Dichtungsmaterialien. Die Einhaltung verschiedener Industriestandards bedeutet, dass die Ventile anspruchsvolle Industrieanwendungen ohne Leckagen oder Anfälligkeit für Schäden durch die Betriebsflüssigkeiten erfüllen können. Sie können die Funktionsdauer pneumatischer Magnetventile jederzeit verlängern, indem Sie die Ventile ordnungsgemäß und regelmäßig warten.

Energieeffizienz
Der Einsatz eines pneumatischen Magnetventils für Ventile für den Druckluftbetrieb ist eine Möglichkeit, den Herausforderungen des Energieverbrauchs in Anlagen zu begegnen. Diese Ventile verfügen über mehrere wünschenswerte Eigenschaften, die dazu führen, dass sie beim Steuern oder Regeln des Luftstroms durch pneumatische Systeme wenig Energie verbrauchen. Die Tatsache, dass pneumatische Magnetspulen für Ventile schneller reagieren, führt zu kürzeren Ventilbetriebszyklen. Dies bedeutet, dass die Ventile im Betrieb weniger Strom verbrauchen, was zu besseren Energieeinsparungen führt.

Pneumatische Magnetventile für Ventile sind vielseitig einsetzbar und können in fortschrittliche Steuerungssysteme integriert werden – SPS oder verwandte verteilte Steuerungssysteme. Man kann diese Steuersysteme nutzen, um Betriebsparameter pneumatischer Magnetventile zu optimieren, wie z. B. Ein-Aus-Zyklen und Ventilbetätigungssequenzen, und so die Energieeffizienz zu optimieren.

Sicherheit
Pneumatische Magnetventile verfügen über mehrere Funktionen, um die Sicherheit von Prozessen, Personal, Geräten und der Umwelt zu erhöhen.

Kern
Der Kern, manchmal auch Anker oder Stößel genannt, ist die bewegliche Komponente innerhalb eines Elektromagneten. Da es aus einem weichmagnetischen Material besteht, lässt es sich auch bei schwachen Magnetfeldern leicht magnetisieren und entmagnetisieren. Wenn die Spule mit Strom versorgt wird, erzeugt sie ein Magnetfeld, das den Kern anzieht und dadurch das Ventil öffnet oder schließt.

Kernfeder
Die Kernfeder ist dafür verantwortlich, dass der Kern nach Deaktivierung des Magnetfelds wieder in seine Ausgangsposition zurückbewegt wird. Das Design und der Aufbau der Kernfeder in einer Magnetbaugruppe können je nach Art der Ventilbetätigung unterschiedlich sein. Beispielsweise verwenden verriegelnde Magnetventile möglicherweise keine Federn für den Rückstellmechanismus.

Kernrohr
Das Kernrohr dient als Struktur, um die die Spule gewickelt ist. Darüber hinaus fungiert es als weichmagnetischer Kern, der den von der Spule erzeugten Magnetfluss verstärkt.

Fester Kern
Diese Komponente befindet sich am geschlossenen Ende des Kernrohrs und verstärkt den magnetischen Fluss zusätzlich. Es besteht aus einem weichmagnetischen Metall, um die magnetische Leistung zu optimieren.

Spule
Die Spule ist ein entscheidendes Element des Magnetventils und besteht aus isoliertem Kupferdraht, der dicht um das Kernrohr gewickelt ist. Wenn ein elektrischer Strom durch den Draht fließt, erzeugt er ein Magnetfeld, wie zuvor erläutert.

Membran
Die Membran ist eine biegsame Komponente, die den Magnetmechanismus vom Flüssigkeitssystem trennt. Es ist so konstruiert, dass es dem von der Flüssigkeit ausgeübten Druck standhält und ihn eindämmt.

Stängel
Der Schaft verbindet den Kern oder Kolben mit dem Ventilmechanismus. Wenn die Spule ein Magnetfeld erzeugt und den Kern anzieht, bewegt sich der Schaft mit und betätigt dadurch das Ventil.

Scheibe
Bei einem geschlossenen Ventil fungiert die Scheibe als Barriere, um den Flüssigkeitsfluss zu stoppen. Alternative Konstruktionen können anstelle einer Scheibe Membranen, Faltenbälge oder Klemmmechanismen verwenden, um diese Funktion zu erreichen.

Sitz
Der Sitz ist die Komponente, gegen die die Scheibe drückt, um das Ventil abzudichten. Sowohl der Sitz als auch die Scheibe bestehen im Allgemeinen aus passenden Materialien, um eine ordnungsgemäße Abdichtung zu gewährleisten. Wenn entweder der Sitz oder die Scheibe beschädigt wird, kann das Ventil möglicherweise nicht vollständig schließen, was zu Undichtigkeiten führt und den Durchfluss nicht mehr stoppen kann.

Robben
Die Dichtung funktioniert ähnlich wie die Membran, indem sie den Magnetmechanismus von der Umgebung und der Flüssigkeit trennt.

Motorhaube
Das Ventiloberteil ist im oberen Teil des Ventilgehäuses positioniert. Das Kernrohr und der Schaft verlaufen durch das Oberteil und in das Innere des Ventils.

Körper
Der Körper dient als zentraler Bestandteil des Ventils und enthält die Membran, die Scheibe, den Sitz und die Ventilanschlüsse.

Entlüftungsöffnung
Bei indirekt oder halbdirekt wirkenden Magnetventilen ist in die Membran eine Entlüftungsöffnung integriert. Alternativ verfügen einige Ventilkonstruktionen über eine Ausgleichsbohrung. Die Entlüftungsöffnung ermöglicht es dem Ventil, den Leitungsdruck für seine Öffnungs- und Schließfunktionen zu nutzen.

Pilotkanal
Indirekt wirkende Magnetventile sind mit einem Pilotkanal im Ventilgehäuse ausgestattet. Dieser Kanal leitet Luft von oberhalb der Membran zur stromabwärtigen Seite des Ventils.

Ventiltyp
Das erste, was Sie bei der Auswahl eines pneumatischen Magnetventils für ein Ventil berücksichtigen sollten, ist der Ventiltyp, den Sie benötigen. Es gibt zwei Haupttypen von pneumatischen Magneten für Ventile: direktwirkende und vorgesteuerte. Direktwirkende Ventile sind einfacher und kostengünstiger, eignen sich jedoch im Allgemeinen nur für Niederdruckanwendungen. Pilotgesteuerte Ventile hingegen sind komplexer und teurer, können aber höhere Drücke und Durchflussraten bewältigen.

Ventilgröße
Die Größe des Ventils, das Sie benötigen, hängt von der Anwendung ab, für die Sie es verwenden. Ventile gibt es in verschiedenen Größen, die typischerweise in Zoll oder Millimetern gemessen werden. Stellen Sie sicher, dass Sie ein Ventil auswählen, das der Durchflussrate und dem Druck Ihres Systems standhält. Ein zu kleines Ventil führt zu Leistungseinbußen, während ein zu großes Ventil unnötig teuer ist.

Ventilmaterial
Das Material des Ventils ist ein wichtiger zu berücksichtigender Faktor, da es die Leistung und Haltbarkeit des Ventils beeinflussen kann. Ventile bestehen typischerweise aus Materialien wie Messing, Edelstahl und Kunststoff. Messing ist ein gängiges Material für Allzweckventile, während Edelstahl besser für korrosive Umgebungen geeignet ist. Kunststoffventile werden typischerweise in Niederdruckanwendungen eingesetzt.

Ventilfunktion
Ein weiterer wichtiger zu berücksichtigender Faktor ist die Funktion des Ventils. Das pneumatische Magnetventil für Ventile kann für eine Vielzahl von Funktionen verwendet werden, einschließlich Ein-/Aus-Steuerung, Druckregelung und Durchflussregelung. Stellen Sie sicher, dass Sie ein Ventil auswählen, das für die spezifische Funktion ausgelegt ist, für die Sie es benötigen.

Elektrischer Anschluss
Für den Betrieb eines pneumatischen Magnetventils ist ein elektrischer Anschluss erforderlich. Es gibt zwei Haupttypen elektrischer Verbindungen: Gleichstrom und Wechselstrom. Gleichstromventile werden typischerweise in mobilen Anwendungen eingesetzt, während Wechselstromventile häufiger in Festinstallationen zum Einsatz kommen. Stellen Sie sicher, dass Sie ein Ventil mit dem passenden elektrischen Anschluss für Ihre Anwendung auswählen.

Betriebsdruck
Der Betriebsdruck des Ventils ist ein weiterer wichtiger zu berücksichtigender Faktor. Ventile sind normalerweise für einen bestimmten Druckbereich ausgelegt. Die Auswahl eines Ventils, das für einen niedrigeren Druck als Ihr System ausgelegt ist, kann zu einer Leistungsminderung führen. Andererseits kann die Auswahl eines Ventils, das für einen höheren Druck als Ihr System ausgelegt ist, unnötige Kosten verursachen.

Ansprechzeit
Die Reaktionszeit des Ventils ist ein Maß dafür, wie schnell das Ventil als Reaktion auf ein elektrisches Signal öffnet oder schließt. Die Reaktionszeit wird typischerweise in Millisekunden gemessen und eine schnellere Reaktionszeit kann bei bestimmten Anwendungen wichtig sein. Stellen Sie sicher, dass Sie ein Ventil mit einer angemessenen Ansprechzeit für Ihre Anwendung auswählen.

Ventilposition
Berücksichtigen Sie abschließend die Position des Ventils in Ihrem System. Ventile können in verschiedenen Positionen installiert werden, einschließlich horizontal, vertikal und abgewinkelt. Stellen Sie sicher, dass Sie ein Ventil auswählen, das für die Position geeignet ist, an der Sie es installieren möchten.

Ventilaufbau:Pneumatische Magnetventile bestehen aus einem Ventilkörper aus Materialien wie Aluminium, Messing oder Edelstahl. Im Ventilkörper befinden sich Anschlüsse für Lufteinlass, -auslass und -auslass.

Magnetspule:Wie andere Magnetventile verfügen pneumatische Magnetventile über eine um einen ferromagnetischen Kern gewickelte Drahtspule. Wenn ein elektrischer Strom an die Spule angelegt wird, erzeugt sie ein Magnetfeld.

Kolben oder Kolben:In der Magnetspule befindet sich ein Stößel oder Kolben, der sich als Reaktion auf das Magnetfeld bewegt. Der Kolben ist mit einem Dichtelement oder einer Spule verbunden, die den Druckluftstrom durch das Ventil steuert.

Ventilwirkung:Je nach Ausführung (normalerweise geschlossen oder normalerweise offen) kann das Ventil den Druckluftfluss bei bestromter Magnetspule entweder zulassen oder blockieren.

Rückgabemechanismus:Viele pneumatische Magnetspulen für Ventile verfügen über eine Rückholfeder oder einen anderen Mechanismus, um das Ventil in seine Standardposition (normalerweise geschlossen oder normalerweise offen) zurückzubringen, wenn der elektrische Strom unterbrochen wird.
